مراحل ساخت تابلو برق صنعتی از صفر تا صد
ساخت تابلو برق صنعتی هفت مرحله اصلی دارد. دانستن این مراحل کمک می‌کند هنگام سفارش بدانید چه چیزی را از سازنده بخواهید و کیفیت کار را چطور بسنجید.
۱. طراحی و مهندسی
کار با لیست بار و نقشه تک‌خطی شروع می‌شود. طراح نوع و ظرفیت کلیدها، مقطع شینه و سیم‌ها را انتخاب می‌کند، جانمایی تجهیزات را می‌کشد و ابعاد بدنه را از روی آن به دست می‌آورد. نقشه وایرینگ هم در همین مرحله تهیه می‌شود.
۲. ساخت بدنه
ورق بر اساس نقشه برش می‌خورد، جای تجهیزات روی درب با پانچ یا لیزر باز می‌شود، قطعات خم‌کاری و در نهایت جوشکاری یا با پیچ‌ومهره مونتاژ می‌شوند. ضخامت ورق را در مقاله ضخامت ورق تابلو برق توضیح داده‌ایم.
۳. رنگ
ورق روغنی قبل از رنگ چربی‌زدایی و فسفاته می‌شود تا رنگ خوب بچسبد و زنگ نزند. سپس رنگ پودری الکترواستاتیک پاشیده و در کوره پخته می‌شود. بعد از رنگ، نوار آب‌بندی روی درب تزریق می‌شود.
۴. نصب تجهیزات
ریل‌ها، داکت‌ها و سینی نصب می‌شوند و کلیدها، کنتاکتورها، رله‌ها و ترمینال‌ها طبق جانمایی در جای خود قرار می‌گیرند.

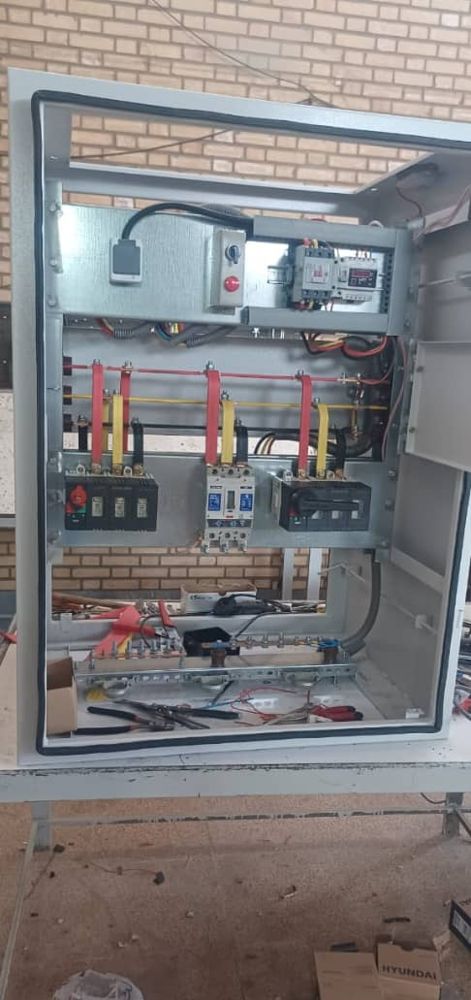

۵. شینه‌کشی
برای جریان‌های بالا اتصال‌ها با شینه مسی انجام می‌شود. شینه‌ها برش، خم و سوراخ می‌شوند، روکش حرارتی می‌گیرند و با پیچ و مقره در جای خود محکم می‌شوند.
۶. سیم‌کشی
مدار قدرت و فرمان طبق نقشه سیم‌کشی می‌شود. هر سر سیم سرسیم و شماره می‌گیرد تا عیب‌یابی در آینده ساده باشد.
۷. تست و تحویل
تابلو پیش از خروج از کارخانه تست می‌شود: تست عایقی، کنترل سربندی با نقشه و تست عملکرد مدار قدرت و فرمان. سپس بسته‌بندی و همراه با نقشه نهایی و لیست قطعات تحویل می‌شود.
برای سفارش، صفحه ساخت تابلو توزیع فشار ضعیف را ببینید یا استعلام قیمت بگیرید.
برای استعلام قیمت یا هماهنگی بازدید تماس بگیرید: 021-6669 3611
فرم استعلامسوالات متداول
ساخت یک تابلو چقدر طول می‌کشد؟
به ابعاد، تعداد سلول و موجودی تجهیزات بستگی دارد. زمان تحویل پس از تأیید نقشه در پیش‌فاکتور نوشته می‌شود.
