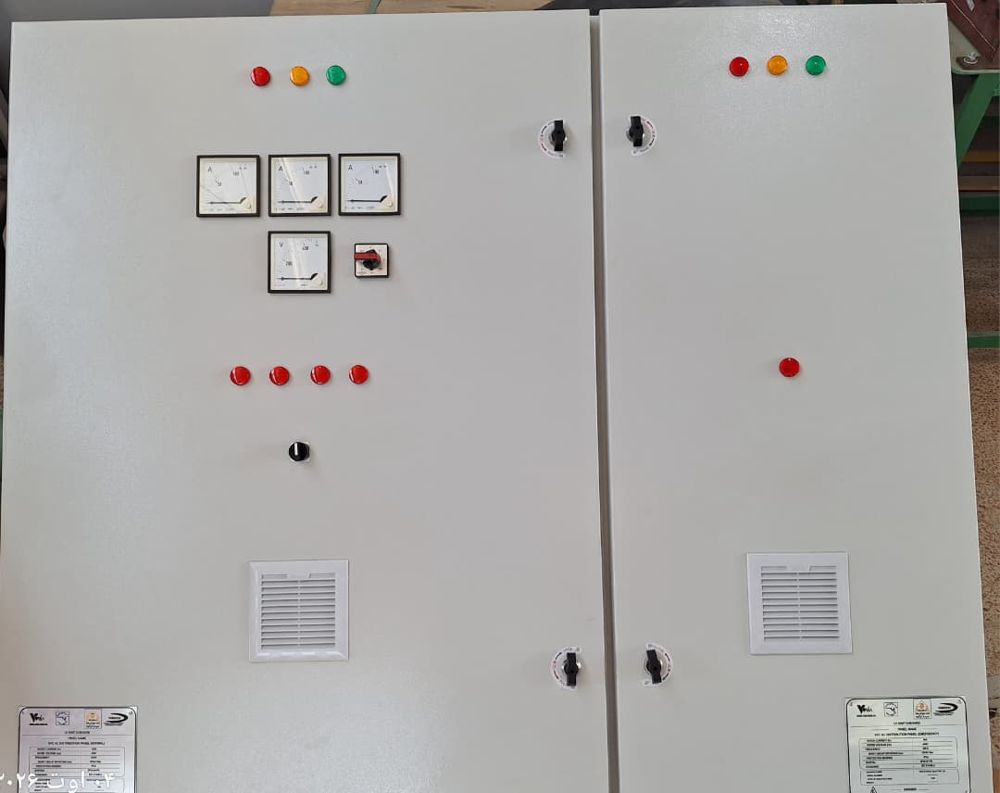

ساخت تابلو توزیع فشار ضعیف (LV)
تابلو توزیع فشار ضعیف برق را از ترانس یا انشعاب اصلی میگیرد و بین مصرف‌کننده‌های کارخانه یا ساختمان تقسیم می‌کند. ما این تابلوها را به‌صورت اصلی (MDP) و نیمهاصلی، ایستاده یا دیواری، بر اساس لیست بار شما طراحی و در کارخانه خودمان می‌سازیم.
کاربرد
هر جا برق سه‌فاز ۴۰۰ ولت باید بین چند خط تقسیم و حفاظت شود به این تابلو نیاز است: کارخانه‌ها، کارگاه‌ها، مجتمع‌های مسکونی و تجاری، بیمارستان‌ها و پمپ‌خانه‌ها. تابلو اصلی بعد از ترانس یا کنتور قرار میگیرد و تابلوهای نیمهاصلی و فرعی از آن تغذیه می‌شوند.
اجزای اصلی
- کلید ورودی: کلید هوایی (ACB) برای جریانهای بالا یا کلید اتوماتیک کمپکت (MCCB)
- شینه مسی اصلی و انشعاب‌ها با روکش حرارتی و مقره
- کلیدهای خروجی برای هر فیدر
- تجهیزات اندازه‌گیری: آمپرمتر، ولت‌متر یا مولتی‌متر دیجیتال با ترانس جریان
- چراغ سیگنال سه‌فاز، ترمینال و شینه نول و ارت
گزینه‌های ساخت
| مشخصه | گزینه‌ها |
|---|---|
| جریان نامی | تا ۴۰۰۰ آمپر |
| نوع بدنه | ایستاده ماژولار یا دیواری |
| جنس ورق | روغنی، گالوانیزه یا استیل؛ ۱٫۵ و ۲ میلی‌متر |
| رنگ | پودری الکترواستاتیک RAL 7035 یا 7032 |
| درجه حفاظت | از IP31 تا IP55 بر اساس محل نصب |
| تفکیک داخلی | فرم ۱ تا ۴ طبق IEC 61439-2 |
مدارک لازم برای استعلام
- نقشه تک‌خطی یا لیست بار (توان و نوع مصرف‌کننده‌ها)
- محل نصب: داخل ساختمان یا فضای باز، و شرایط محیط
- درجه حفاظت (IP) مورد نیاز
- برند تجهیزات مورد نظر
- اگر نقشه ندارید، کارشناس ما با بازدید یا تماس تلفنی لیست بار را تهیه می‌کند.
برای استعلام قیمت یا هماهنگی بازدید تماس بگیرید: 021-6669 3611
فرم استعلامسوالات متداول
تابلو اصلی با نیمهاصلی چه فرقی دارد؟
تابلو اصلی برق را مستقیم از ترانس یا انشعاب میگیرد و کلید ورودی بزرگتری دارد. تابلو نیمهاصلی از تابلو اصلی تغذیه میشود و یک بخش از مجموعه، مثل یک سالن یا یک طبقه، را پوشش میدهد.
آیا شینهکشی همیشه لازم است؟
برای جریانهای بالا اتصال با شینه مسی انجام میشود، چون سیم با مقطع بزرگ جای زیادی میگیرد و اتصال مطمئنی نمیدهد. مقطع شینه بر اساس جریان نامی و سطح اتصال کوتاه انتخاب میشود.
