استاندارد ساخت
IEC 61439-1/2
درجه حفاظت
از IP31 تا IP65
رنگ بدنه
پودری الکترواستاتیک RAL 7035 / 7032
ورق بدنه
روغنی، گالوانیزه، استیل · ۱٫۵ و ۲ میلی‌متر

انواع تابلو برق که می‌سازیم

هر تابلو بر اساس لیست بار، محل نصب و برند تجهیزات مورد نظر شما طراحی می‌شود.

نگهداری، اورهال و تأمین قطعات

علاوه بر ساخت تابلو، تابلوهای در حال کار کارخانه‌ها را سرویس می‌کنیم و قطعات آن‌ها را تأمین می‌کنیم.

مراحل ساخت تابلو برق

نوع تابلو را انتخاب کنید و ساخت آن را از صفر تا صد، مرحله به مرحله ببینید.

400500TEST OK
ابعاد جعبه و تعداد خط‌ها از روی نقشه برق واحد مشخص می‌شود.

  1. طراحی و مهندسی

    بررسی لیست بار و نقشه تک‌خطی، انتخاب تجهیزات، جانمایی و تهیه نقشه وایرینگ در EPLAN.

  2. ساخت بدنه

    برش، پانچ CNC، خم‌کاری و جوش CO2 ورق بر اساس ابعاد به‌دست‌آمده از جانمایی.

  3. رنگ و تزریق فوم

    چربی‌زدایی و فسفاته، رنگ پودری کوره‌ای و تزریق نوار پلی‌یورتان روی درب برای آب‌بندی.

  4. مونتاژ و شینه‌کشی

    نصب ریل، داکت و تجهیزات، سیم‌کشی با شماره‌سیم و شینه‌کشی مسی با روکش حرارتی.

  5. تست کارخانه‌ای (FAT)

    تست عایقی، کنترل سربندی با نقشه، تست عملکرد مدار قدرت و فرمان و ثبت در چک‌لیست.

  6. بسته‌بندی و تحویل

    مهار تجهیزات، پوشش ضد رطوبت و تحویل همراه با نقشه As-Built و لیست قطعات.

فیلم‌های کارگاه

جای فیلم واقعی از کار تیم شما. هر فیلم کوتاه (۳۰ تا ۹۰ ثانیه) یکی از این موضوع‌ها را نشان می‌دهد.

  • مونتاژ تابلو از صفر تا صد

    تایم‌لپس کار مونتاژکارها از بدنه خالی تا تابلو آماده

  • ساخت بدنه و رنگ

    برش، خم‌کاری، جوش و کوره رنگ

  • تست کارخانه‌ای

    تست عایقی و عملکرد قبل از بارگیری

قیمت تابلو برق چطور محاسبه می‌شود؟

قیمت ثابتی وجود ندارد. پیش‌فاکتور از سه بخش بدنه، تجهیزات و اجرت تشکیل می‌شود و این عوامل آن را تغییر می‌دهند.

عاملاثر روی قیمت
ابعاد و تعداد سلولوزن ورق و حجم کار فلزکاری را تعیین می‌کند.
جنس و ضخامت ورقاستیل گران‌تر از گالوانیزه و روغنی است.
برند تجهیزاتبیشترین سهم قیمت. برند اروپایی، کره‌ای یا ایرانی به انتخاب شما.
شینه‌کشیمقطع و متراژ مس بر اساس جریان نامی.
اجرت مونتاژبه حجم وایرینگ و پیچیدگی مدار فرمان بستگی دارد.
درجه حفاظتIP بالاتر یعنی آب‌بندی، فن و فیلتر بیشتر.

استعلام قیمت

مشخصات را بنویسید تا کارشناس فروش تماس بگیرد.

تصویر کد امنیتی

یا با شماره 021-6669 3611 تماس بگیرید.

گالری نمونه کارها

عکس‌هایی از تابلوهای ساخته‌شده در کارخانه یکتا فراز الکتریک. روی هر عکس بزنید تا بزرگ شود.

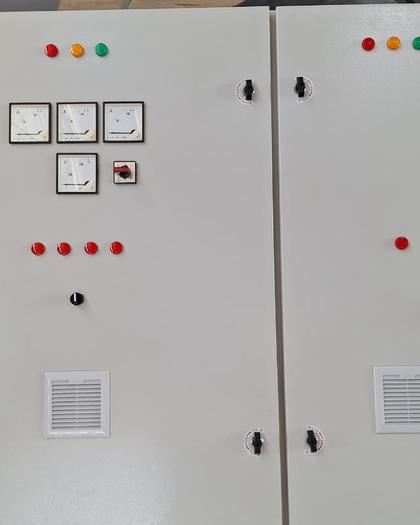

  • تابلو ایستاده دو سلول با نشانگرها و چراغ سیگنال

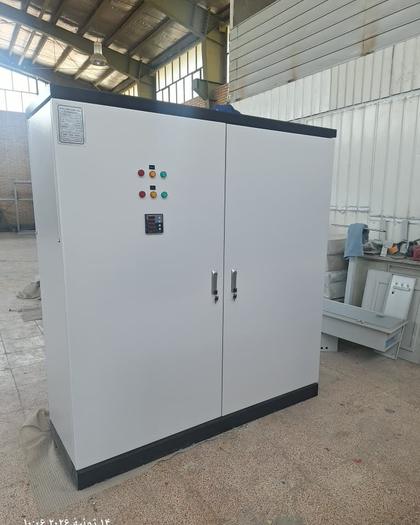

  • تابلو ایستاده دو درب آماده تحویل

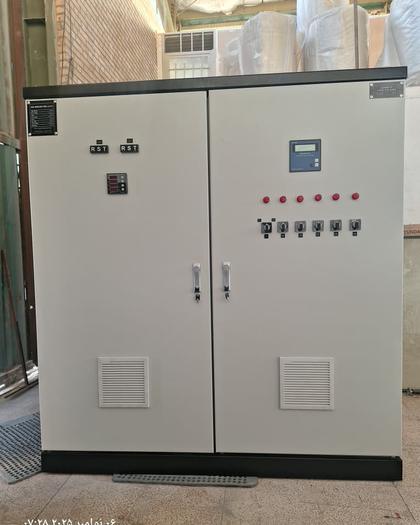

  • تابلو ایستاده دو درب با کلیدهای فرمان

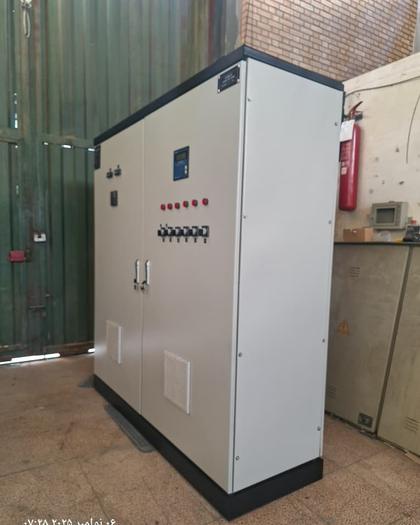

  • نمای کناری تابلو ایستاده

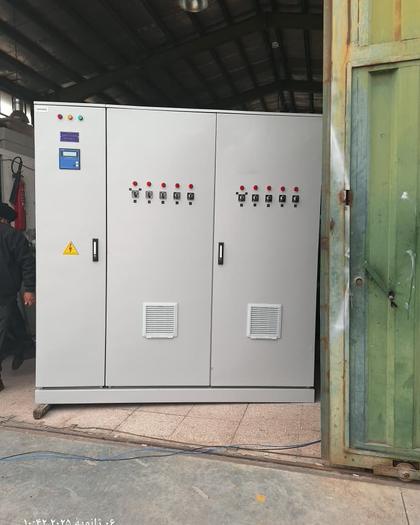

  • تابلو سه سلول آماده بارگیری

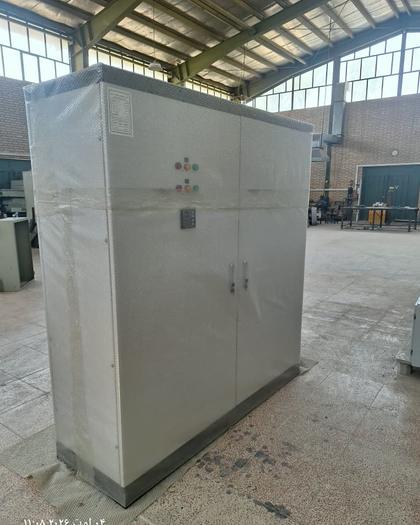

  • تابلو ایستاده در سالن تولید

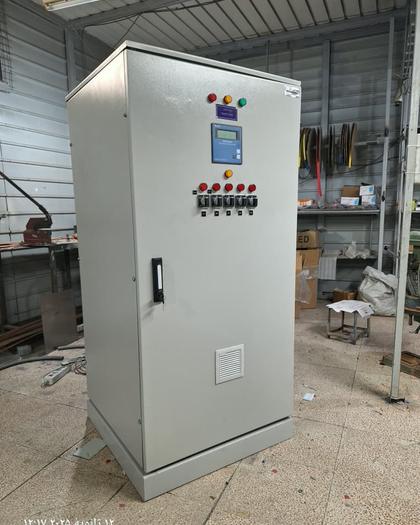

  • تابلو ایستاده تک‌سلول

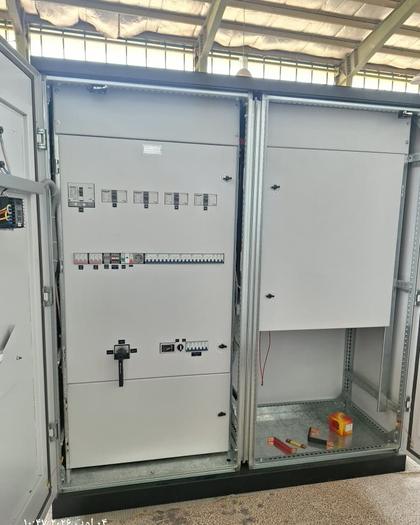

  • تابلو ایستاده با درب باز و پلیت‌های داخلی

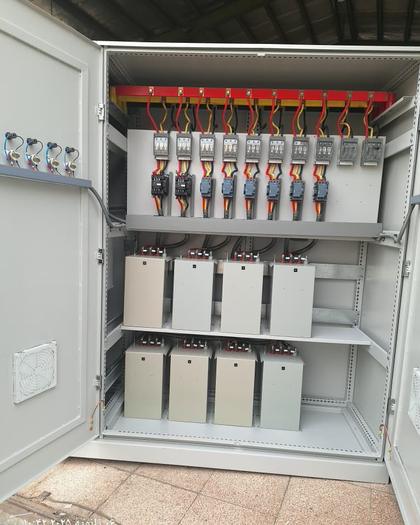

  • بانک خازنی ایستاده با فیوزها و خازن‌ها

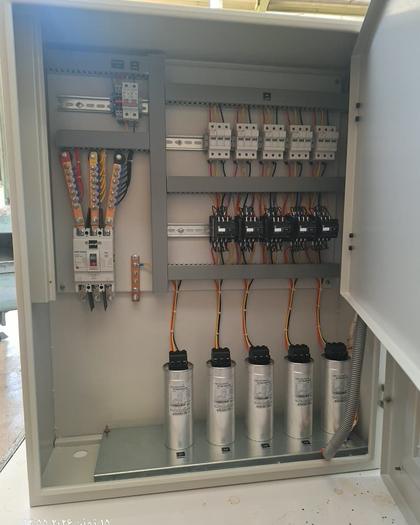

  • بانک خازنی با کنتاکتورهای خازنی

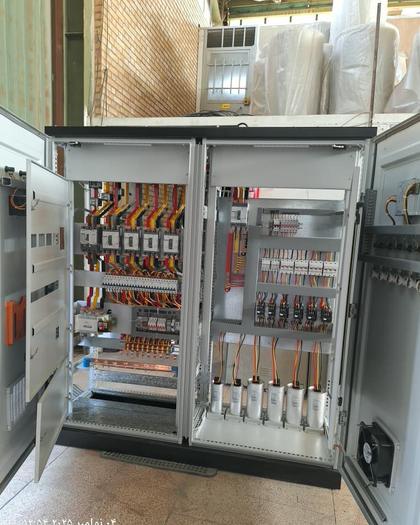

  • تابلو با شینه‌کشی مسی و بانک خازنی

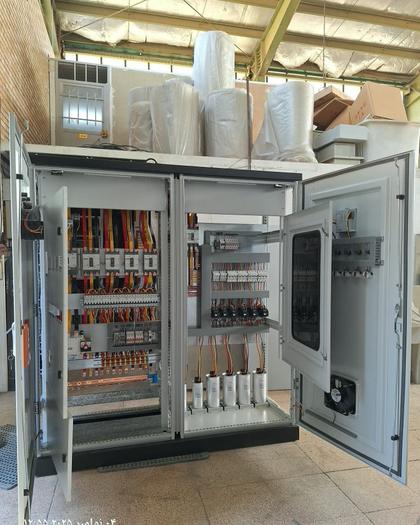

  • نمای داخلی تابلو توزیع و بانک خازنی

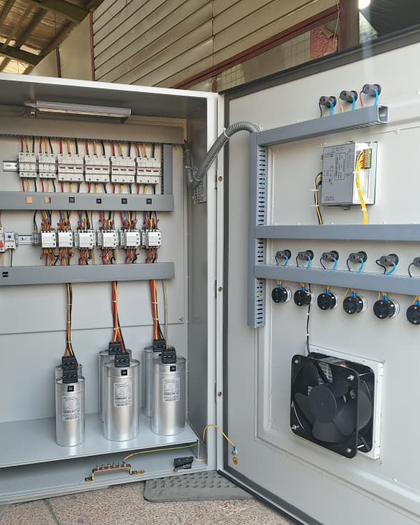

  • بانک خازنی با فن و کلیدهای روی درب

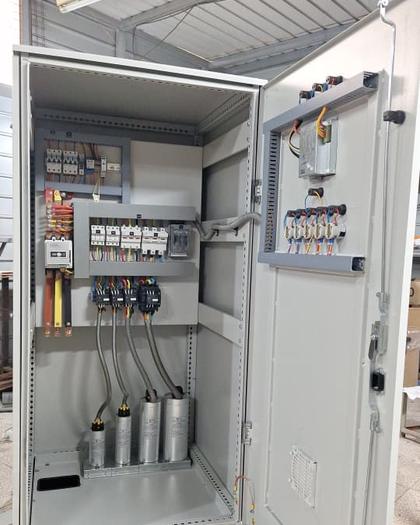

  • بانک خازنی ایستاده با درب باز

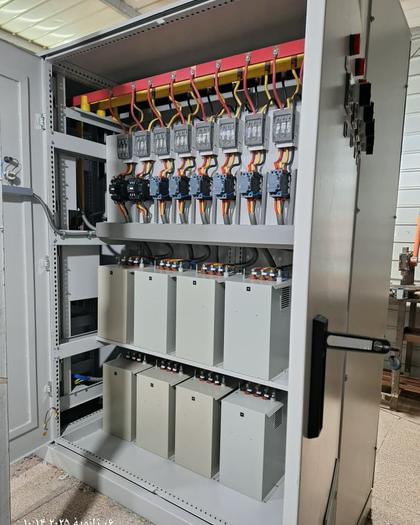

  • نمای کناری بانک خازنی

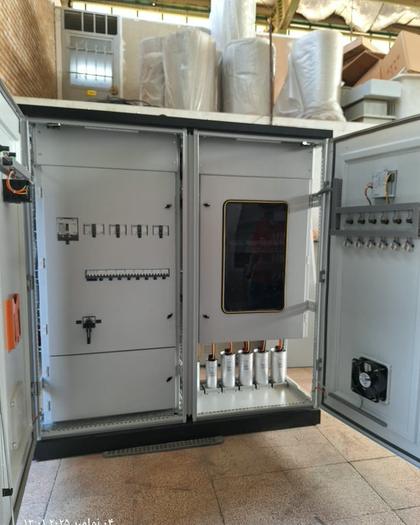

  • تابلو توزیع و خازن با درب باز

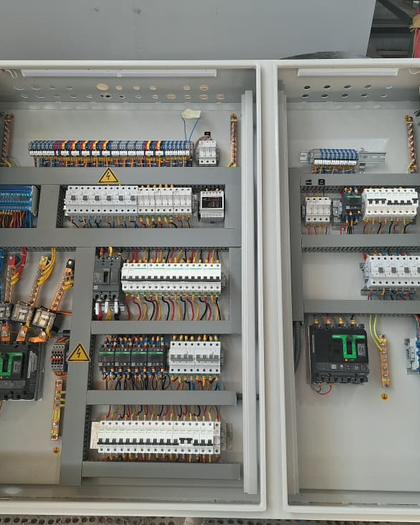

  • تابلو دیواری دو درب با وایرینگ کامل

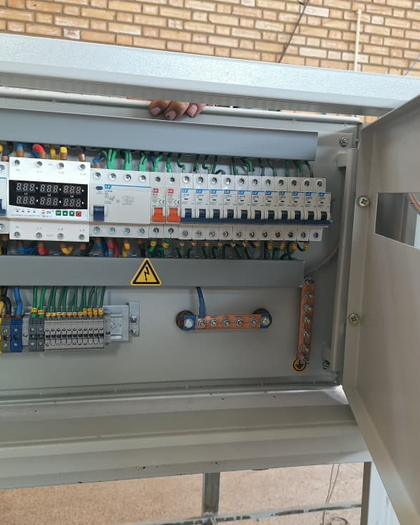

  • تابلو توزیع دیواری با کلیدهای مینیاتوری

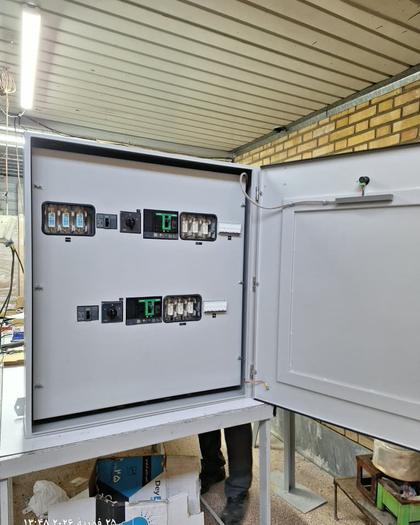

  • تابلو دیواری با درب داخلی و نشانگرها

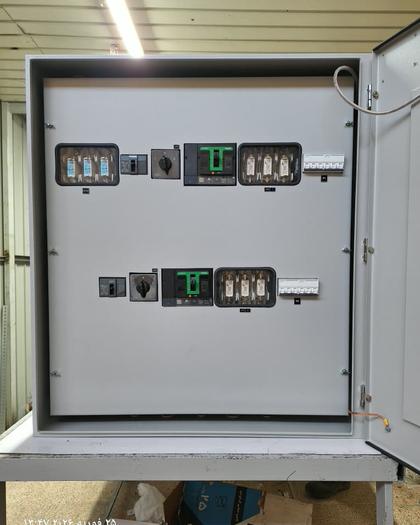

  • نمای نزدیک درب داخلی تابلو

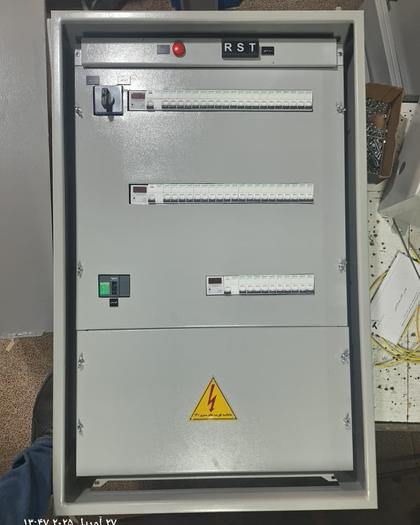

  • تابلو دیواری با پلیت و ریل مینیاتوری

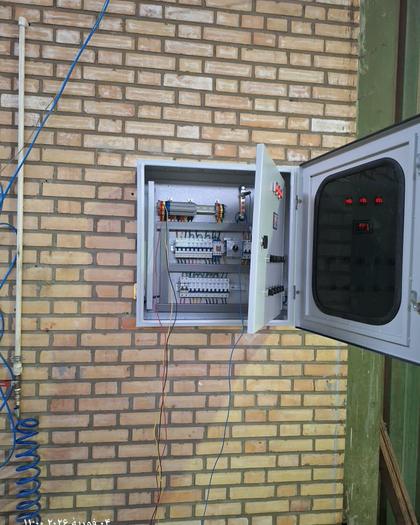

  • تابلو روکار با درب شیشه‌ای

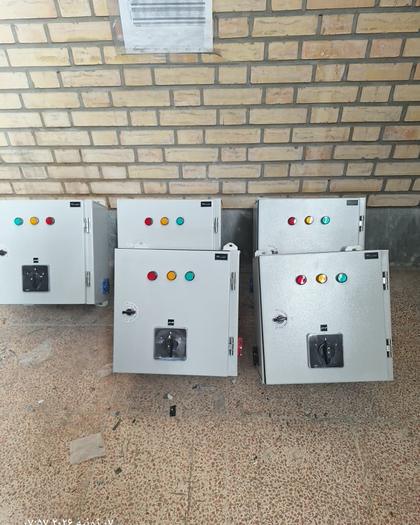

  • تابلوهای کوچک فرمان با چراغ سیگنال

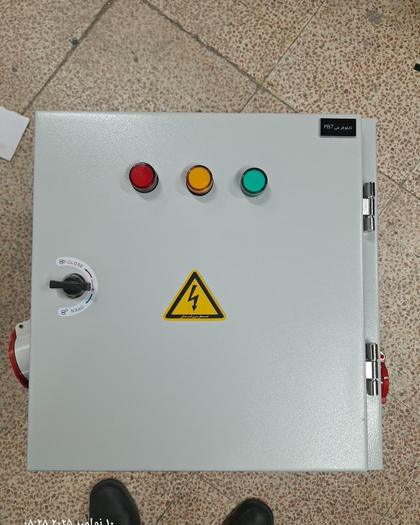

  • تابلو فرمان کوچک با کلید گردان

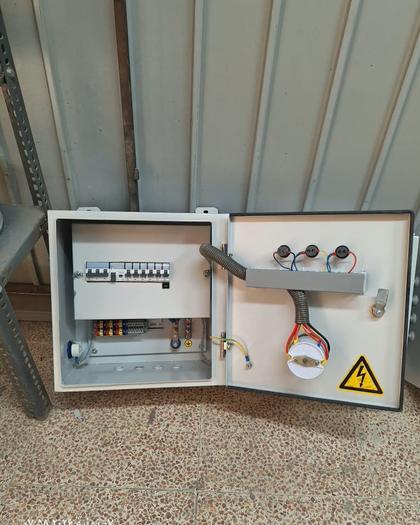

  • تابلو کوچک با درب باز

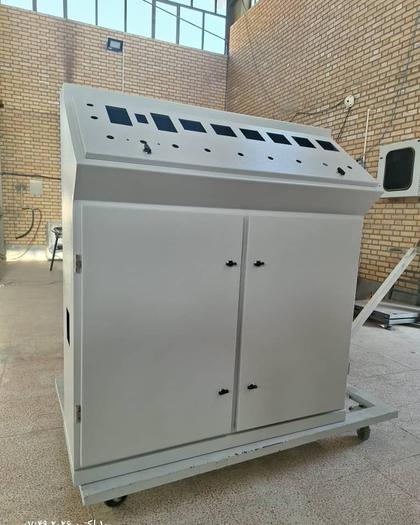

  • تابلو پیانویی (میز فرمان) از روبه‌رو

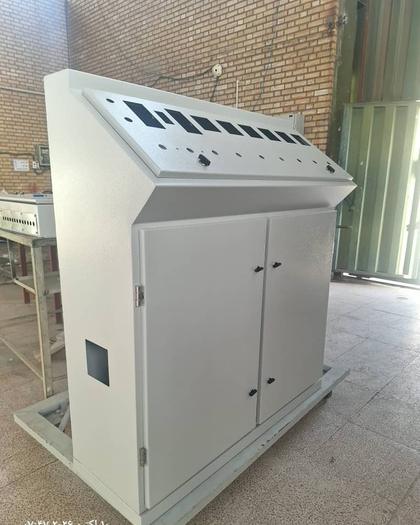

  • نمای کناری تابلو پیانویی

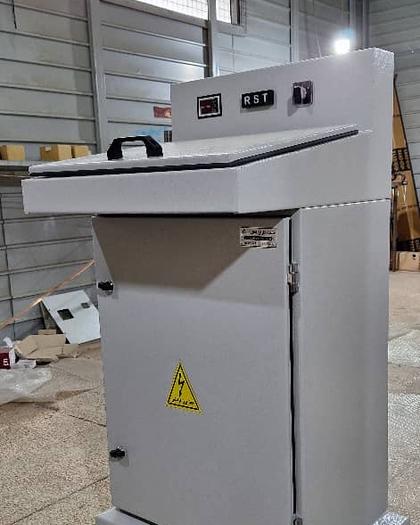

  • تابلو پیانویی پایه‌دار

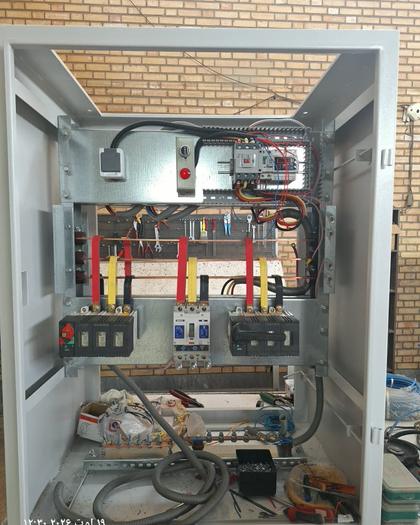

  • مونتاژ تجهیزات و شینه در تابلو

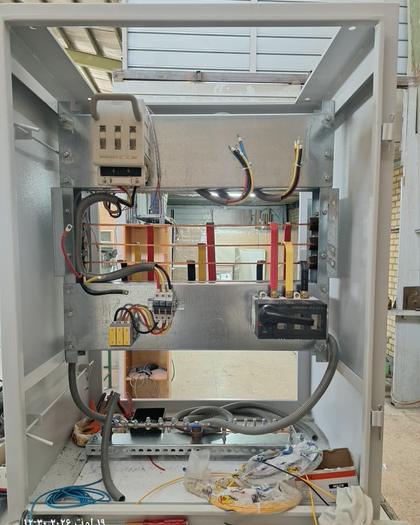

  • سیم‌کشی تابلو در حال انجام

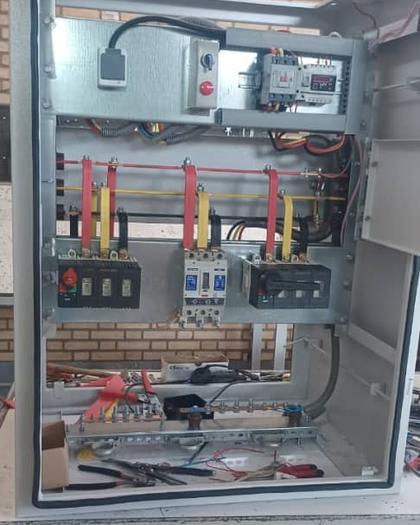

  • مونتاژ داخل تابلو ایستاده

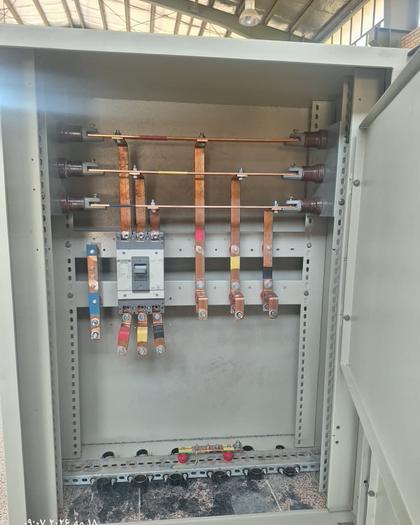

  • شینه‌کشی مسی و کلید اتوماتیک

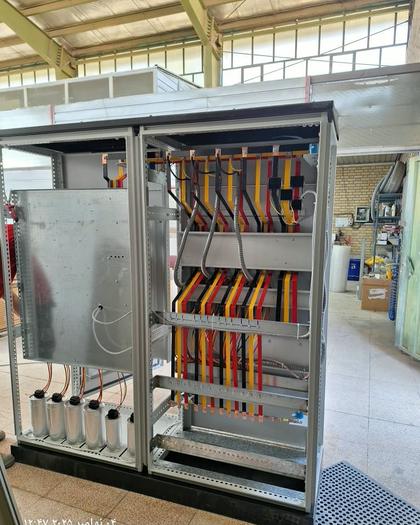

  • وایرینگ تابلو دو سلول

سوالات متداول ساخت تابلو برق

برای گرفتن قیمت چه مدارکی لازم است؟

نقشه تک‌خطی یا لیست بار، محل نصب (داخلی یا فضای باز)، درجه حفاظت مورد نیاز و برند تجهیزات. اگر نقشه ندارید، کارشناس ما بر اساس مصرف‌کننده‌های شما لیست بار را تهیه می‌کند.

ساخت تابلو برق چقدر زمان می‌برد؟

به ابعاد، تعداد سلول و موجودی تجهیزات بستگی دارد. زمان دقیق تحویل پس از تأیید نقشه در پیش‌فاکتور نوشته می‌شود.

آیا می‌توانم بدنه را خودم تأمین کنم و فقط مونتاژ را سفارش بدهم؟

بله. در این حالت فقط اجرت مونتاژ و در صورت نیاز هزینه طراحی محاسبه می‌شود.

همراه تابلو چه مدارکی تحویل می‌شود؟

نقشه تک‌خطی و وایرینگ As-Built، لیست قطعات (BOM)، برگه تست کارخانه‌ای و برگه گارانتی.

برای محیط مرطوب یا ساحلی چه بدنه‌ای مناسب است؟

ورق گالوانیزه یا استیل با ضخامت حداقل ۱٫۵ میلی‌متر و درجه حفاظت متناسب با محل نصب.

به شهرهای دیگر هم ارسال و نصب دارید؟

ارسال به سراسر کشور انجام می‌شود. نصب و راه‌اندازی در محل طبق توافق در قرارداد است.
